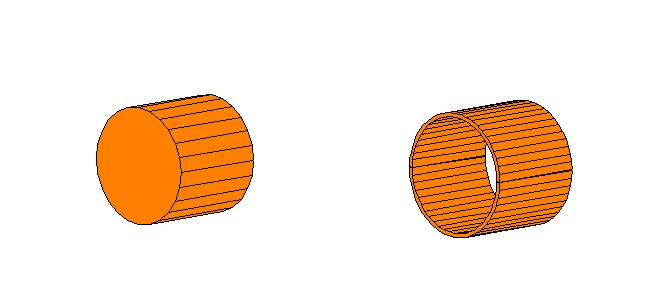

円柱、円環の作成

円柱や円環の3D化は可能ですが、アール部分を作成すると動作が重くなります(3Dの「塗あり」はさらに重くなります)のでご注意ください。

円柱の作成

「作図」「円」で円を作成します。選択状態で右クリックから「円、円弧の多角形、連続線化」をします。

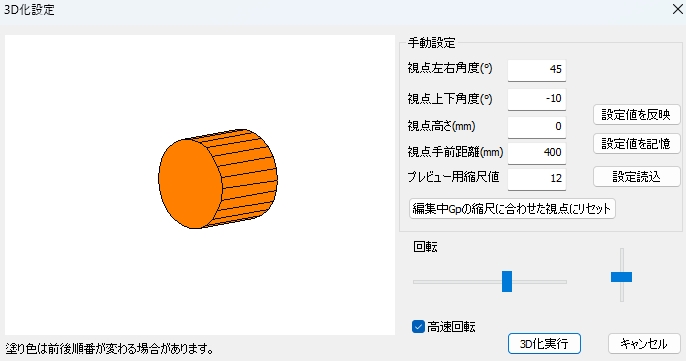

これで多角形になりましたので、「3D展開」します。「3D化」します。


（円のアール分割数は「多角形（二重線多角形）」の「アール作成」の「分割」に準じます。あまり細かくすると動作が重くなります）

円環の作成

円環は円でなく、二重線多角形をアールにして半円２つをくっつける形で作成します。

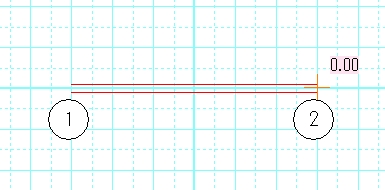

グリッド吸着を利用した方が作成しやすいです。「作図」「二重線多角形」で下記のように�@、�Aを左クリックします。

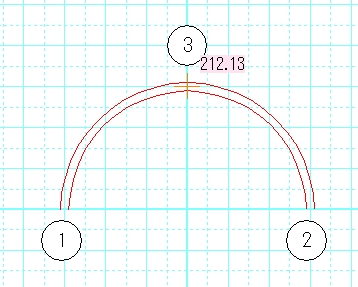

画面左の「アール作成」をクリックします。下記の�Bの位置で左クリックします。そして画面左にマウスを動かして。「作図終了」を押します。

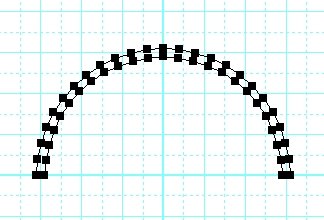

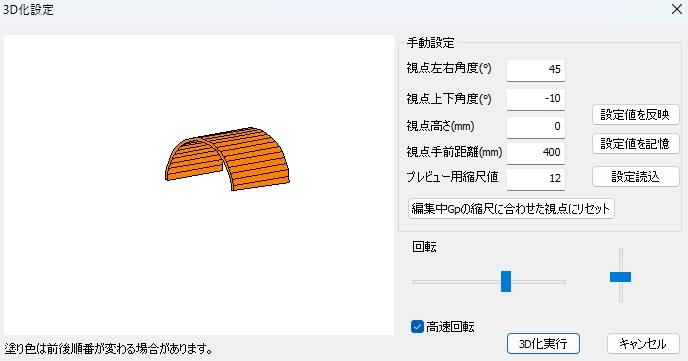

「3D展開」します。「3D化」で確認します。

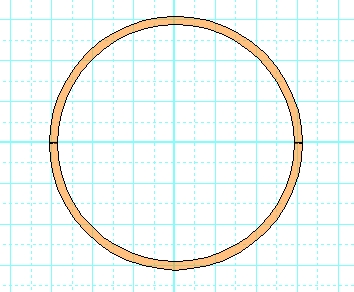

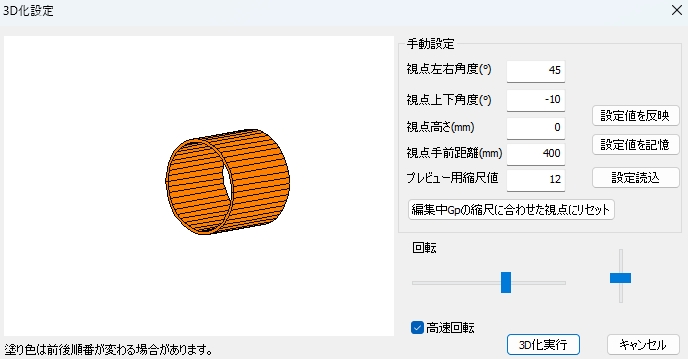

これで半分はできました。同様に下半分も同じ作成方法で3D化します。


（円のアール分割数は「多角形（二重線多角形）」の「アール作成」の「分割」に準じます。あまり細かくすると動作が重くなります）
