長さの測定方法(間取りっどＰＲＯ３)

長さの測定にはいくつかの方法があります。

長さ測定ツール

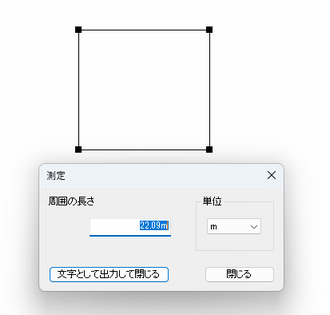

図形（直線、四角形、多角形、連続線、円、円弧）の場合は、「ツール」「測定」「選択物長さ測定」を利用すると、測定できます。 測定値を文字として出力もできます。
四角形などを直線化したい場合は、選択状態で右クリックから「多角形、連続線を単線化」すると直線になります。
中に色を塗らない場合や全て直線で作図したい場合はこれで分解して、直線の長さを測定してください。

長さ累計ツール

２点間、あるいはクリックした頂点の累計を測定する場合は、「ツール」「測定」「長さ累計」を使用します。これも測定値を文字として出力できます。
線吸着をＯＮにして頂点をクリックしていき図ります。

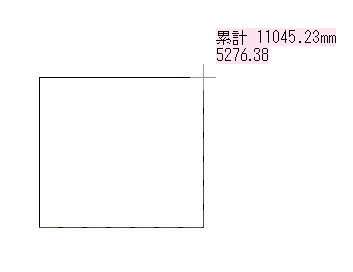

ダブルクリックで結果がでますが、測定中にマウスの横に数値が出るので、長さがいくつか知りたいだけだとダブルクリック で確定しなくともこのマウス横の数値を参考にすればよいです。

寸法線を利用する

「作図」「寸法線」で寸法線を描きます。上記の測定ツールとの相違は、上記は文字として出力した場合に文字位置が測定したい線の近くに出ますが、どの線かわかりにくく、寸法線であれば 線の長さを示せます。

寸法線を利用して測定値だけを残す

バージョン3.1.0からの新機能（更新していない場合は「ヘルプ」「最新バージョン更新の確認」で更新してください）で、寸法線（本線と補助線）の線種を指定できるようになりました。

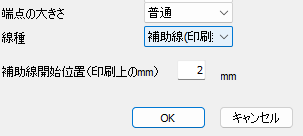

「ツール」「設定」「全般」の「寸法線設定」です。

これで「補助線」を指定すると、作図後に「ツール」「補助線全削除」で文字だけが残ります。

あるいは線種を変えない場合（実線にしてあとから消したい場合）、寸法線のレイヤーを変えて作図しておけば、全て選択して右クリックから「選択線種一括変更」で補助線にし、「補助線全削除」で消すという方法もありです。
