グループの伸縮とステータスバーへの大きさ表示

グループの大きさをステータスバーに表示

グループ（部品）を選択するとウィンドウ右下のステータスバーにグループの横幅と縦幅が表示されます。部屋は帖数、建具は建具幅が表示されます。


（多角形部屋は帖数のみ表示されます。）




グループの伸縮

従来、グループの伸縮はパーセンテージで指定していましたが、数値で実際の大きさを変更することができるようになりました。

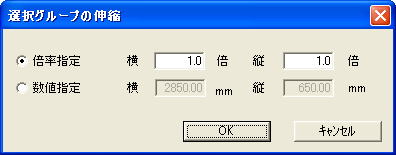

グループ（部品）を選択し、右クリックメニューより「伸縮」（もしくは、「グループ」「グループの伸縮」）を押します。


倍率指定は均等に大きさを伸縮します。従来はパーセンテージでしたが、倍率で指定します。
数値指定はグループの横幅、縦幅を指定します。住宅設備や机などの、外周が四角形などの配置物の大きさを数値指定で変更するのに便利です。

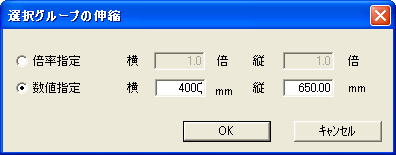

上記のＩ型キッチンの例で数値指定にチェックを入れて横を4000ｍｍにしてみます。



（横幅が4000ｍｍの部品になりました）
