広さを指定して部屋作成

間取りっどPRO2(version2.3.0以上)、間取りっど5(version5.2.2)から、「四角形部屋作成」時に帖数もしくは横、縦の距離数値指定(PRO2のみ)で作図できるようになりました。
「部屋選択」の下部をご覧ください。



固定無・・・従来通り、1、2点の左クリックで、部屋の大きさを決めます。

帖固定・・・リストから帖数を選ぶと、1点目から、マウスの位置に合わせて、現在のモジュールでの帖数の部屋が作成されます。

数値固定(PRO2のみ)・・・横、縦をmmで指定すると、そのサイズの部屋が作成できます。


では、「四角形部屋作成」で、「和室」を選び、帖固定にチェックを入れ、リストは6のまま、 画面上を左クリックしてみてください。

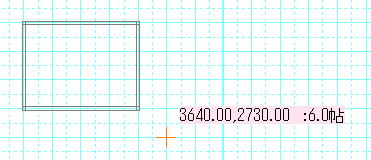

ドラッグせずにマウスを動かすと、1点目からのマウスの位置に合わせて6帖の部屋が作成できます。左クリックで確定です。


「間取りっどPRO2」は次に、数値指定で作成してみます。「数値指定」にチェックし、横方向、縦方向の壁芯距離を半角数値で入力してください。

画面上を左クリックします。マウスの位置に合わせて、入力した数値の大きさの部屋ができます。左クリックで確定です。


注意:数値固定をすると、グリッドからずれて、グリッドに吸着しないことがあります。 ずれた場合は、グリッド間隔を変えるか、壁芯吸着か、相対位置(sgift+左クリック)で作図しなければいけなくなりますので、グリッド吸着で作図をしていた場合は、ご注意ください。



また、「帖数で表示」と、「u(壁芯)で表示」が、部屋選択ダイアログで切り替えられるようになりました。

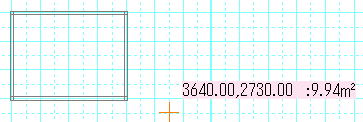

作図中のピンクの枠に作図中の部屋の大きさが帖あるいは、uで表示されます。多角形部屋作成でもできます。

「帖数を表示する」にチェックしていると、作図後に部屋文字で出力されます。
「ツール」「設定」「部屋情報の編集」で従来切り替えていましたが、部屋選択で作図中に簡単に切り替えられます。
