部屋作成の壁や「壁」、「柱」の壁芯から壁芯までの間隔を全部自動で上下左右４方向にひくことができます。

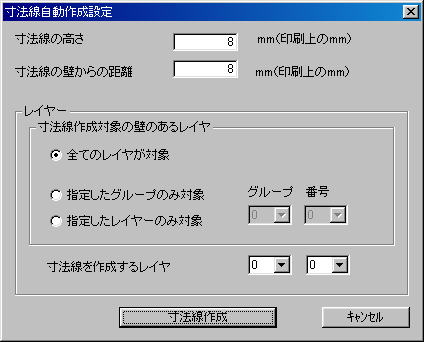

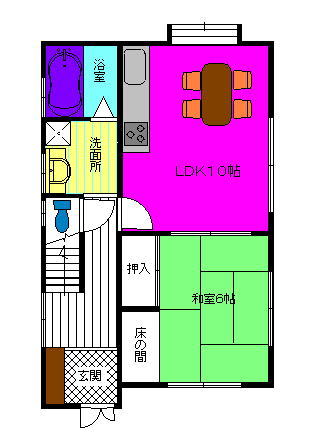

「部屋作成」や「壁」、「柱」ツールを使用して間取りを作成した後、「ツール」の「寸法線自動作成」を押すと下記画面がでてきます。
寸法線の高さ・・・寸法線の印刷上のｍｍを指定します。
寸法線の壁からの距離・・・間取りから寸法線までの距離を指定します。
寸法線作成対象の壁のあるレイヤ・・・ここで指定されたレイヤにある壁と柱の距離を作成します。
寸法線を作成するレイヤ・・・寸法線を出力するレイヤです。

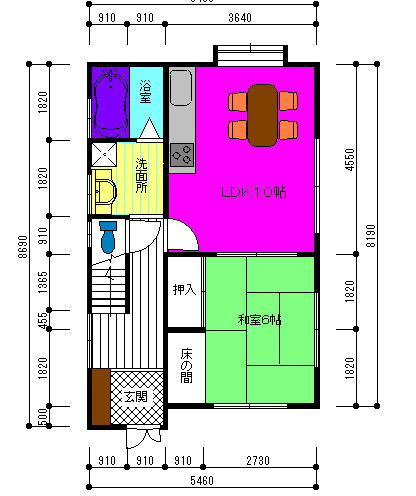

「寸法線作成」ボタンを押すと作成されます。下記がその例です。
↓
思ったように引かれない場合は、「選択」で寸法線を削除したり、「寸法線」ツールで書き足したりしてください。
「線吸着」をＯＮにしていると、すでに書いてある寸法線の足に吸着するので、書きやすくなります。
